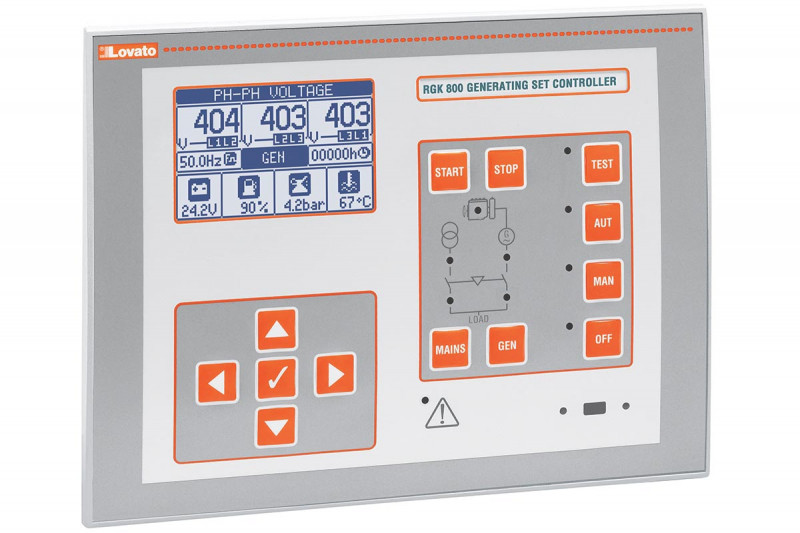

Контроллер Lovato RGK800

Контроллер RGK800 был спроектирован с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа и возможностью подключения модулей расширения серии EXP. Графический ЖК-дисплей обладает понятным и интуитивным интерфейсом. Основные характеристики • управление ДГУ с функцией автоматического управления переключением СЕТЬ/ДГУ • графический ЖК-дисплей разрешением 128х80 пикс., с подсветкой, с 4-мя уровнями серого цвета • 13 функциональных кнопок и кнопок настройки • встроенный зуммер (отключаемый); • 10 светодиодных индикаторов для отображения режима работы и технического состояния ДГУ • многоязычный (включая русский язык) интерфейс управления • шина расширения с 3-мя разъмами для подключения модулей расширения серии EXP - интерфейс связи RS232, RS485, USB, Ethernet, Profibus, GSM/GPRS - дополнительные дискретные входы/выходы, статические или релейные выходы - аналоговые входы/выходы для датчика температуры PT100, тока, напряжения • расширенные программируемые функции для входов/выходов • управление 4-мя альтернативными настройками, выбор которых осуществляется с помощью переключателя • встроенная в ПЛК (Программируемый Логический Контроллер) логика с пороговыми значениями, счетчиками, аварийной сигнализацией и тех. состояниями • аварийная сигнализация полностью настраиваемая пользователем • высокая точность измерений TRMS • вход измерения напряжения сети "3 фазы + нейтраль" • вход измерения напряжения генератора ДГУ "3 фазы + нейтраль" • вход измерения токов нагрузки "3 фазы + нейтраль или земля" • электропитание от аккумуляторной батареи 12-24 В пост. тока • внешний оптический вход для программирования: гальванически развязанный, высокоскоростной, IP65, совместимый с USB и WiFi • 4 аналоговых входа для подключения резитивных датчиков: - давления масла - температуры охлаждающей жидкости - уровня топлива в баке - программируемый • 9 дискретных входов: - 8 программируемых, отрицательных - 1 для кнопки экстренного останова, положительный • 10 дискретных выходов: - 6 защищенных положительных статических выходов - 3 релейных выхода - 1 импульсный статический выход • вход pick-up и W для считывания частоты вращения коленвала двигателя • интерфейс CAN (J.1939) для двигателей с ЭБУ • часы реального времени с энергосберегающим режимом • память на 250 событий • поддержка внешних аварийных сигналов и внешних устройств.

Описание

description

Описание товара

Контроллер RGK800 был спроектирован с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа и возможностью подключения модулей расширения серии EXP. Графический ЖК-дисплей обладает понятным и интуитивным интерфейсом. Схема элементов управления контролера Lovato RGK800 Основные характеристики управление ДГУ с функцией автоматического управления переключением СЕТЬ/ДГУ графический ЖК-дисплей разрешением 128х80 пикс., с подсветкой, с 4-мя уровнями серого цвета 13 функциональных кнопок и кнопок настройки встроенный зуммер (отключаемый); 10 светодиодных индикаторов для отображения режима работы и технического состояния ДГУ многоязычный (включая русский язык) интерфейс управления шина расширения с 3-мя разъмами для подключения модулей расширения серии EXP интерфейс связи RS232, RS485, USB, Ethernet, Profibus, GSM/GPRS дополнительные дискретные входы/выходы, статические или релейные выходы аналоговые входы/выходы для датчика температуры PT100, тока, напряжения расширенные программируемые функции для входов/выходов управление 4-мя альтернативными настройками, выбор которых осуществляется с помощью переключателя встроенная в ПЛК (Программируемый Логический Контроллер) логика с пороговыми значениями, счетчиками, аварийной сигнализацией и тех. состояниями аварийная сигнализация полностью настраиваемая пользователем высокая точность измерений TRMS вход измерения напряжения сети "3 фазы + нейтраль" вход измерения напряжения генератора ДГУ "3 фазы + нейтраль" вход измерения токов нагрузки "3 фазы + нейтраль или земля" электропитание от аккумуляторной батареи 12-24 В пост. тока внешний оптический вход для программирования: гальванически развязанный, высокоскоростной, IP65, совместимый с USB и WiFi 4 аналоговых входа для подключения резитивных датчиков: давления масла температуры охлаждающей жидкости уровня топлива в баке программируемый 9 дискретных входов: 8 программируемых, отрицательных 1 для кнопки экстренного останова, положительный 10 дискретных выходов: 6 защищенных положительных статических выходов 3 релейных выхода 1 импульсный статический выход вход pick-up и W для считывания частоты вращения двигателя интерфейс CAN (J.1939) для двигателей с ЭБУ часы реального времени с энергосберегающим режимом память на 250 событий поддержка внешних аварийных сигналов и внешних устройств.

Характеристики

Вес брутто (кг)

Выбор режима измерения

да

Выходное напряжение (В)

7 - 33

Гарантия, срок (мес)

Диап. вх. напр. пер. тока для 3-фаз 4-провод (В)

30 - 600

Журнал событий

да

Звуковой сигнал общей аварии

да

Индикация активной мощности по 3ф. (кВт)

да

Индикация давления масла

да

Индикация коэффициент мощности (cosφ)

да

Индикация мощности (кВт)

да

Индикация напряжения аккумулятора (В)

да

Индикация последовательности чередования фаз

да

Индикация силы тока

да

Индикация суммарной активной мощности (кВт)

да

Индикация суммарной реактивной мощности (кВАр)

да

Индикация температуры охлаждающей жидкости

да

Индикация уровня топлива в баке

да

Индикация числа оборотов двигателя

да

Интерфейс CAN (J.1939)

да

Интерфейс Ethernet

опция

Интерфейс RS-232

опция

Интерфейс RS-485 (ModBUS RTU)

да

Интерфейс USB

опция

Класс защиты

IP65

Комплектация

упаковка, крепёж, паспорт, контроллер

Контроль напряжения АКБ

да

Контроль напряжения зарядного генератора

да

Масса, кг

Наличие реле контроля напряжения

Нет

Останов по низкому напряжению

да

Отключение по низкому уровню масла

да

Потребляемая мощность, Вт

4,8

Сигнал тревоги - неудачный запуск ДГУ

да

Сигнал тревоги - общее предупреждение

да

Сигнал тревоги - показатель низкого уровня топлива

да

Сигнал тревоги/останов ДГУ - Общая неисправность

да

Сигнал/останов ДГУ от датчика давл масла

да

Сигнал/останов ДГУ от датчика оборотов двиг

да

Сигнал/останов ДГУ от датчика темп ОЖ

да

Старое описание товара (Старая версия)

Контроллер RGK800 был спроектирован с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа и возможностью подключения модулей расширения серии EXP. Графический ЖК-дисплей обладает понятным и интуитивным интерфейсом. Схема элементов управления контролера Lovato RGK800 Основные характеристики управление ДГУ с функцией автоматического управления переключением СЕТЬ/ДГУ графический ЖК-дисплей разрешением 128х80 пикс., с подсветкой, с 4-мя уровнями серого цвета 13 функциональных кнопок и кнопок настройки встроенный зуммер (отключаемый); 10 светодиодных индикаторов для отображения режима работы и технического состояния ДГУ многоязычный (включая русский язык) интерфейс управления шина расширения с 3-мя разъмами для подключения модулей расширения серии EXP интерфейс связи RS232, RS485, USB, Ethernet, Profibus, GSM/GPRS дополнительные дискретные входы/выходы, статические или релейные выходы аналоговые входы/выходы для датчика температуры PT100, тока, напряжения расширенные программируемые функции для входов/выходов управление 4-мя альтернативными настройками, выбор которых осуществляется с помощью переключателя встроенная в ПЛК (Программируемый Логический Контроллер) логика с пороговыми значениями, счетчиками, аварийной сигнализацией и тех. состояниями аварийная сигнализация полностью настраиваемая пользователем высокая точность измерений TRMS вход измерения напряжения сети "3 фазы + нейтраль" вход измерения напряжения генератора ДГУ "3 фазы + нейтраль" вход измерения токов нагрузки "3 фазы + нейтраль или земля" электропитание от аккумуляторной батареи 12-24 В пост. тока внешний оптический вход для программирования: гальванически развязанный, высокоскоростной, IP65, совместимый с USB и WiFi 4 аналоговых входа для подключения резитивных датчиков: давления масла температуры охлаждающей жидкости уровня топлива в баке программируемый 9 дискретных входов: 8 программируемых, отрицательных 1 для кнопки экстренного останова, положительный 10 дискретных выходов: 6 защищенных положительных статических выходов 3 релейных выхода 1 импульсный статический выход вход pick-up и W для считывания частоты вращения двигателя интерфейс CAN (J.1939) для двигателей с ЭБУ часы реального времени с энергосберегающим режимом память на 250 событий поддержка внешних аварийных сигналов и внешних устройств.

Счётчик выработанной электроэнергии (кВт/ч)

да

Счетчик часов наработки

да

Функция задержки запуска

да

Функция задержки останова (для охлаж. двигателя)

да

Частотомер

да

Язык интерфейса контроллера

русский

62 876 РУБ
