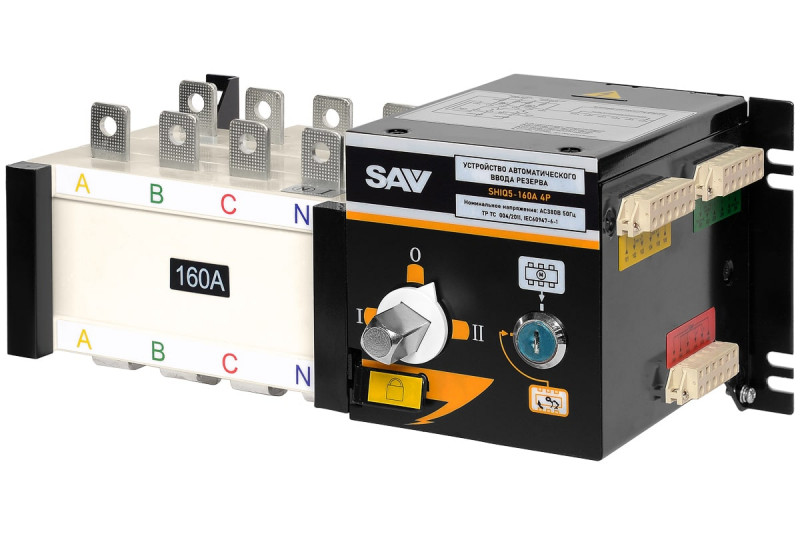

Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-160 4P

TSS SHIQ5 100А - Компактный рубильник с встроенным моторным приводом переключения. Предназначен для работы с внешним контроллером ввода резерва. Самый компактный вариант для своего номинального рабочего тока. Обладает высокой надёжностью благодаря долговечному покрытию контактов и прочному стальному механизму. Обеспечивает: Безыскровое переключение нагрузки; Полное отключение нагрузки (в «нулевом положении» рубильника); Возможность ручного переключения; Режим работы рубильника переключается установкой ключа рубильника в положение AUTO (автоматический) или MANUAL (ручной). В режиме AUTO (автоматический): Работа рубильника управляется встроенной платой управления согласно внешним командам. Плата подаёт команды мотору с редуктором, управляющим замыканием и размыканием контактов. При превышении температуры электромотора более 110 градусов Цельсия (ввиду перегрузки мотора или превышения номинального тока) рубильник будет разомкнут. Если в режиме Auto переключить рубильник ручкой переключения, то через 60 секунд рубильник вернётся к исходному положению. В режиме MANUAL (ручной): Переключения возможны только ручкой переключения. Плата и механизм управления отключены При работах по обслуживанию и ремонту систем: Переключить рубильник в режим MANUAL и зафиксировать ручку механическим фиксатором, вытянув её. При этом рубильник будет заблокирован от случайного переключения. ПРЕИМУЩЕСТВА РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 100А TH { height: 5px; /* Высота ячеек */ vertical-align: bottom; /* Выравнивание по нижнему краю */ padding: 0; /* Убираем поля вокруг текста */ } Свойства Преимущества Контакты (1) выполнены из меди с промышленным покрытием для лучшей электропроводимости и предотвращения окисления контактов Срок службы дольше на 45%. Нет необходимости обслуживания контактов. Ниже нагрев контактов. Надёжный привод с редуктором со стальными цилиндрическими прямозубыми шестернями (2), металлическими тягами (4) и ограничителем хода с буферной пружиной (5) Срок службы дольше на 45% Надёжность срабатывания выше на 50% Термозащита двигателя (3) от перегрева с неопреновой изоляцией, мотор устойчив к температурам до 1100С Вероятность ранних отказов меньше на 30% Блок управления производится с высокой точностью на беспылевом производственном участке (6) Снижение уровня дефектов до уровня менее 1 дефекта на 10,000 образцов             УСЛОВИЯ ПРИМЕНЕНИЯ Окружающая температура: -20…+45°C. Средняя температура должна быть не более +35°C в течение 24 часов Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С Относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля Допустимый угол наклона рубильника ±23° Класс защиты: IP20 Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ Гарантия 12 месяцев ОРГАНЫ УПРАВЛЕНИЯ    ПОДКЛЮЧЕНИЕ РУБИЛЬНИКА    НАЗНАЧЕНИЕ КОНТАКТОВ СИГНАЛЬНЫХ ТЕРМИНАЛОВ РУБИЛЬНИКА    ТИПОВАЯ СХЕМА СОЕДИНЕНИЙ РЕВЕРСИВНОГО РУБИЛЬНИКА    РАЗМЕРЫ РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 100А       РАЗМЕРЫ РЕВЕРСИВНЫХ РУБИЛЬНИКОВ TH { height: 5px; /* Высота ячеек */ vertical-align: bottom; /* Выравнивание по нижнему краю */ padding: 0; /* Убираем поля вокруг текста */ } Модель Артикул 1С А А1 B B1 C E G J K L N P K S I U W dX Y Y1 SHIQ5-100/4P 019923 406 316 135 134 261 208 166 295 78/108 7 87 36 20 25 3,5 134 155 9 56 141

6

не более 90

1,0

261

406х135х261

406

IP20

III

4

20

5.2

10Iном.

8Iном.

8

400

750

220

9кА

160

TSS SHIQ5 100А - Компактный рубильник с встроенным моторным приводом переключения. Предназначен для работы с внешним контроллером ввода резерва. Самый компактный вариант для своего номинального рабочего тока. Обладает высокой надёжностью благодаря долговечному покрытию контактов и прочному стальному механизму. Обеспечивает: Безыскровое переключение нагрузки; Полное отключение нагрузки (в «нулевом положении» рубильника); Возможность ручного переключения; Режим работы рубильника переключается установкой ключа рубильника в положение AUTO (автоматический) или MANUAL (ручной). В режиме AUTO (автоматический): Работа рубильника управляется встроенной платой управления согласно внешним командам. Плата подаёт команды мотору с редуктором, управляющим замыканием и размыканием контактов. При превышении температуры электромотора более 110 градусов Цельсия (ввиду перегрузки мотора или превышения номинального тока) рубильник будет разомкнут. Если в режиме Auto переключить рубильник ручкой переключения, то через 60 секунд рубильник вернётся к исходному положению. В режиме MANUAL (ручной): Переключения возможны только ручкой переключения. Плата и механизм управления отключены При работах по обслуживанию и ремонту систем: Переключить рубильник в режим MANUAL и зафиксировать ручку механическим фиксатором, вытянув её. При этом рубильник будет заблокирован от случайного переключения. ПРЕИМУЩЕСТВА РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 100А TH { height: 5px; /* Высота ячеек */ vertical-align: bottom; /* Выравнивание по нижнему краю */ padding: 0; /* Убираем поля вокруг текста */ } Свойства Преимущества Контакты (1) выполнены из меди с промышленным покрытием для лучшей электропроводимости и предотвращения окисления контактов Срок службы дольше на 45%. Нет необходимости обслуживания контактов. Ниже нагрев контактов. Надёжный привод с редуктором со стальными цилиндрическими прямозубыми шестернями (2), металлическими тягами (4) и ограничителем хода с буферной пружиной (5) Срок службы дольше на 45% Надёжность срабатывания выше на 50% Термозащита двигателя (3) от перегрева с неопреновой изоляцией, мотор устойчив к температурам до 1100С Вероятность ранних отказов меньше на 30% Блок управления производится с высокой точностью на беспылевом производственном участке (6) Снижение уровня дефектов до уровня менее 1 дефекта на 10,000 образцов             УСЛОВИЯ ПРИМЕНЕНИЯ Окружающая температура: -20…+45°C. Средняя температура должна быть не более +35°C в течение 24 часов Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С Относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля Допустимый угол наклона рубильника ±23° Класс защиты: IP20 Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ Гарантия 12 месяцев ОРГАНЫ УПРАВЛЕНИЯ    ПОДКЛЮЧЕНИЕ РУБИЛЬНИКА    НАЗНАЧЕНИЕ КОНТАКТОВ СИГНАЛЬНЫХ ТЕРМИНАЛОВ РУБИЛЬНИКА    ТИПОВАЯ СХЕМА СОЕДИНЕНИЙ РЕВЕРСИВНОГО РУБИЛЬНИКА    РАЗМЕРЫ РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 100А       РАЗМЕРЫ РЕВЕРСИВНЫХ РУБИЛЬНИКОВ TH { height: 5px; /* Высота ячеек */ vertical-align: bottom; /* Выравнивание по нижнему краю */ padding: 0; /* Убираем поля вокруг текста */ } Модель 1С А А1 B B1 C E G J K L N P K S I U W dX Y Y1 SHIQ5-100/4P 019923 406 316 135 134 261 208 166 295 78/108 7 87 36 20 25 3,5 134 155 9 56 141

160

135
